Draw.io: что это такое, возможности и как начать работу

Сервис работает в браузере без регистрации: открыл app.diagrams.net, выбрал хранилище и сразу начал рисовать — все функции доступны с первого захода.

Инструмент подходит IT‑специалистам, аналитикам и менеджерам, особенно при работе с Confluence и Jira.

Что такое Draw.io и чем он отличается от аналогов

Draw.io (Diagrams.net — официальное название сервиса с 2020 года, домен draw.io перенаправляет на него) — это бесплатный инструмент для создания разных визуальных схем: блок-схем, UML-диаграмм, бизнес-процессов (BPMN), организационных структур, прототипов интерфейсов, диаграмм Ганта и даже планировок помещений. Им можно пользоваться прямо в браузере, а ещё есть десктопные версии для Windows, macOS и Linux.

Благодаря интеграции с Confluence, Jira, Google Drive, OneDrive, GitHub и VS Code, Draw.io стал стандартным инструментом для IT-специалистов, разработчиков и аналитиков.

Чем Draw.io отличается от аналогов:

Критерий	Draw.io	Lucidchart	Visio	Miro
Цена	Бесплатно	от $7.95/мес	от $5/мес	Бесплатно (ограниченно)
Офлайн-доступ	Да (десктопные приложения)	Нет	Да	Нет
Совместная работа в реальном времени	Ограниченная (через облачные хранилища)	Да (курсоры, комментарии)	Ограниченная	Да (полноценная)
Типы диаграмм	Все основные + облачные архитектуры	Все основные + интеграции	Все основные + Office-интеграция	Мозговые штурмы, воркшопы, диаграммы
Интеграции	Confluence, Jira, GitHub, Google Drive, VS Code	Salesforce, Slack, Jira, Confluence, Google Workspace	Microsoft 365	Slack, Figma, Teams, Jira
Open Source	Да	Нет	Нет	Нет
Самостоятельный хостинг	Да (через Docker)	Нет	Нет	Нет

Какие диаграммы можно создать в Draw.io

Draw.io позволяет создавать десятки типов диаграмм — от простых блок-схем до сложных технических и инфраструктурных схем. Всего в редакторе доступно 55 встроенных библиотек с более чем 12 000 фигур, которые регулярно обновляются.

Для IT и разработки:

• UML‑диаграммы: классы, последовательности (sequence), состояния, компоненты, развёртывания, прецеденты (use case) и др. Подходят для документирования архитектуры ПО и описания логики системы.
• ER‑диаграммы (Entity‑Relationship): схемы баз данных с сущностями, атрибутами и связями. Удобны при проектировании БД и объяснении структуры данных.
• Схемы сетевой инфраструктуры: с готовыми наборами иконок для AWS, Azure, Google Cloud, сетевого оборудования (роутеры, коммутаторы, серверы).
• Архитектурные диаграммы: в том числе в нотации ArchiMate — для описания ИТ‑архитектуры предприятия.

Для бизнес‑анализа и процессов:

• Блок‑схемы (flowcharts): алгоритмы, логика принятия решений, простые процессы.
• BPMN‑диаграммы (нотация описания бизнес-процессов): формализованное описание бизнес‑процессов с событиями, задачами, шлюзами и пулами.
• Диаграммы Ганта: планирование проектов, сроки и зависимости задач.
• Организационные структуры: иерархия отделов и должностей.

Для прототипирования и визуализации идей:

• Прототипы интерфейсов (wireframes): простые макеты экранов приложений и сайтов — без детальной графики, зато быстро.
• Ментальные карты (mind maps): для мозговых штурмов, структурирования идей, декомпозиции задач.
• CJM (Customer Journey Map): можно собрать из базовых фигур, чтобы показать путь клиента и точки контакта.

Прочее:

• Планировки помещений: схемы комнат, расстановка мебели, эвакуационные планы.
• Инфографика и презентационные схемы: наглядные объяснения для отчётов и встреч.
• Готовые библиотеки фигур: в Draw.io уже есть наборы для облачных платформ, электроники, машиностроения, электроцепей и т.д. Их можно включать через «More Shapes».
• Шаблоны: при создании файла сервис предлагает заготовки под разные типы диаграмм — это сильно ускоряет старт.
• Собственные наборы элементов: можно сохранять свои фигуры и шаблоны, чтобы не рисовать одно и то же каждый раз.

Как начать работу: пошаговая инструкция

Программа работает без регистрации и установки. Ниже – пошаговая инструкция как пользоваться draw.io.

Шаг 1. Откройте редактор

Перейдите на app.diagrams.net — рабочий URL сервиса в любом браузере. Доступны три варианта использования:

• Веб-версия — открывается по ссылке, работает без установки.
• Десктопное приложение — для Windows, macOS и Linux (скачивается с GitHub).
• Плагин — встраивается в Confluence, Jira, VS Code.

Шаг 2. Выберите хранилище

После открытия редактора появится окно выбора места для сохранения файлов:

• Device — сохраняйте диаграммы на локальный компьютер.
• Google Drive / OneDrive / Dropbox — для облачного хранения и совместной работы.
• GitHub / GitLab — для разработчиков, работающих с репозиториями.
• Confluence / Jira — если используете плагин.

Если пока не определились, нажмите Decide later — можно будет выбрать позже.

Шаг 3. Создайте новую диаграмму

Нажмите Create New Diagram:

• Введите имя файла в верхнем поле.
• Выберите один из готовых шаблонов (блок-схема, UML, ER-диаграмма и др.) или нажмите Blank Diagram для пустого холста.
• Нажмите Create — редактор откроется.

Шаг 4. Изучите интерфейс

Рабочая область состоит из трёх основных панелей:

• Левая панель — библиотеки фигур (перетаскивайте на холст).
• Центр — рабочий холст для рисования.
• Правая панель — настройки стиля выбранного элемента.

Шаг 5. Начните рисовать

Добавьте фигуру: перетащите любой элемент из левой панели на холст.

Добавьте текст: дважды кликните по фигуре и введите текст.

Соедините элементы: наведите на синюю стрелку по краю фигуры и перетащите к другой фигуре — появится соединительная линия.

Настройте стиль: выделите элемент — справа появится панель для изменения цвета, толщины линий и шрифта.

Шаг 6. Сохраните и экспортируйте

Сохранить: нажмите File → Save. Файл сохранится в выбранное хранилище с расширением .drawio или .xml.

Экспортировать: выберите File → Export as и формат: PNG, SVG, PDF, JPEG, HTML и другие.

Поделиться: если файл сохранён в облаке, нажмите File → Share и скопируйте ссылку для совместного редактирования.

Интерфейс Draw.io: обзор панелей и инструментов

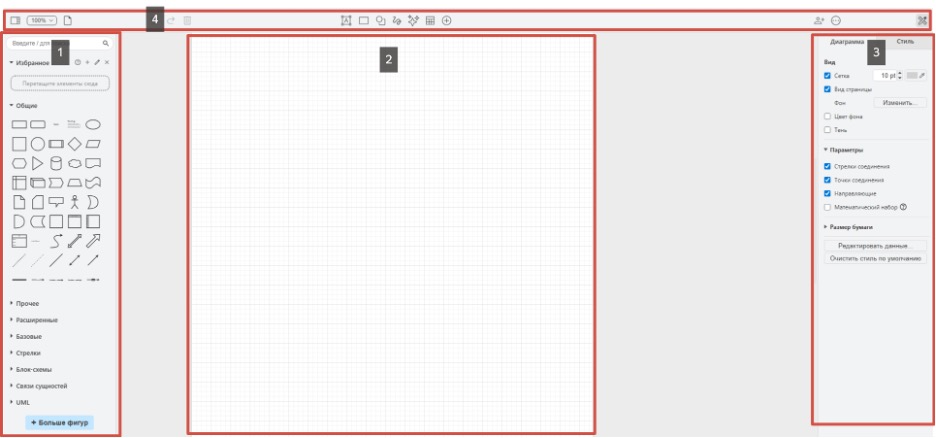

Интерфейс Draw.io состоит из четырех основных частей. Разберем их подробнее.

1. Левая панель

Здесь находится библиотека фигур. Элементы сгруппированы по категориям: базовые геометрические фигуры, стрелки, блоки для UML, ER-диаграмм, сетевых схем, BPMN и многое другое.

Что можно делать:

• Перетаскивать нужные фигуры на центральный холст.
• Нажимать «More Shapes» внизу панели, чтобы открыть дополнительные специализированные наборы (например, для облачных платформ или электроники) и отметить те, что вам нужны.
• Добавлять часто используемые элементы в «Scratchpad» (личную «избранную» зону) — так они всегда будут под рукой.
• Использовать поиск, чтобы быстро найти нужную фигуру.

2. Центральная область

Это рабочий холст. Здесь вы размещаете элементы, соединяете их, группируете, перемещаете. Холст бесконечный — можно создавать схемы любого размера.

При наведении курсора на фигуру появляются синие стрелки-наводки или крестики — с их помощью удобно соединять элементы. Также здесь можно редактировать текст внутри фигур (двойной клик).

3. Правая панель

Это панель форматирования. Когда вы выделяете объект (фигуру, соединитель, текст), в правой панели появляются инструменты для настройки его внешнего вида и свойств. Обычно там видны вкладки:

• Style — цвет заливки и контура, тип и толщина линии, эффекты (тень, прозрачность), градиенты.
• Text — шрифт, размер, выравнивание, цвет текста.
• Arrange — положение объекта, размер, поворот, группировка.

Можно выделять сразу несколько объектов (удерживая Shift или Alt), и тогда изменения стиля применятся ко всем сразу.

4. Верхняя панель (меню и инструменты)

Здесь собраны команды для работы с проектом и общие инструменты:

• Файловые операции: создать, открыть, сохранить, экспортировать.
• Редактирование: отмена/повтор действия (Ctrl+Z / Cmd+Z), удаление, копирование, вставка.
• Дополнительные функции: автосохранение, история изменений, импорт изображений, вставка Mermaid-кода для генерации диаграмм по тексту.
• Управление видом: кнопка View позволяет показывать или скрывать другие панели (например, «Слои» или «Теги»).

Другие полезные элементы и диалоги

• Вкладки страниц внизу слева. Проект может состоять из нескольких страниц — это удобно для сложных диаграмм.
• Диалог «Слои» (Layers). Позволяет размещать элементы на разных слоях, что полезно для создания интерактивных диаграмм.
• Диалог «Теги» (Tags). Помогает группировать связанные элементы по тегам и управлять ими (показывать/скрывать).
• Инструмент «От руки» (Freehand). Позволяет рисовать произвольные формы мышью или пальцем на сенсорном экране.
• Диалог «Генерация» (Generate). Можно ввести текстовое описание диаграммы, и сервис сгенерирует шаблон.

Форматы экспорта и варианты хранения

В Draw.io вы можете не только сохранять диаграммы в разных форматах, но и выбирать, где их хранить. Это дает гибкость для совместной работы и интеграции с другими инструментами.

Форматы файлов: сохранение и экспорт

Есть два основных подхода: сохранение (для дальнейшего редактирования) и экспорт (для публикации или вставки в документы). Ключевое отличие в том, что при сохранении в некоторых форматах (PNG, SVG, PDF, HTML) в файл встраиваются данные диаграммы, что позволяет открыть и редактировать её в Draw.io снова.

Таблица форматов и их назначение:

Формат	Для чего	Можно редактировать снова
.drawio / .xml	Родной формат, основное сохранение	Да
.png	Вставка в документы, презентации, веб	Да (опционально)
.svg	Векторное изображение для веба и презентаций	Да (опционально)
.jpeg / .jpg	Для веб-страниц, где важен размер файла	Нет
.webp	Современный веб-формат с малым размером	Нет
.pdf	Для печати и документации	Да (опционально)
.html	Встраивание в веб-страницу с возможностью редактирования	Да
.vsdx	Для совместимости с Microsoft Visio	Информация отсутствует

Варианты хранения

Draw.io не имеет собственного облака и работает по модели «Принеси своё хранилище» (bring-your-own storage). Это значит, что вы выбираете, где хранить файлы. Доступны следующие варианты:

• Облачные хранилища: Google Drive, Microsoft OneDrive, Dropbox.
• Репозитории кода: GitHub, GitLab.
• Интеграции для команд: Atlassian Confluence и Jira.
• Локальное хранение: на вашем устройстве (в браузере или в десктопном приложении).

Интеграции: Confluence, Jira, Google Drive, GitHub

Draw.io интегрируется с основными платформами для хранения, совместной работы и документирования, позволяя работать с диаграммами прямо в привычных инструментах. Ниже — ключевые интеграции.

Atlassian: Confluence и Jira

Atlassian — компания, в экосистему продуктов которой встроен Draw.io:

• Confluence: платформа для документации, куда встраиваются диаграммы Draw.io. Доступен макрос Board для совместной работы в формате онлайн-доски. Также можно массово импортировать диаграммы из Gliffy.
• Jira: трекер задач Atlassian, поддерживает плагин Draw.io. Редактор встраивается в задачи, а диаграммы из Confluence можно искать и прикреплять к Jira-задачам. Для этого требуется авторизация между экземплярами Jira Cloud и Confluence Cloud.
• Безопасность: приложения для Confluence и Jira используют платформу Atlassian Forge с политикой zero-egress — данные диаграмм не покидают инфраструктуру Atlassian, что соответствует требованиям GDPR и ISO.

Google Drive и Google Workspace

Google Workspace — интеграция: вставка диаграмм в Google Docs, Slides, Sheets. При работе с Google Driveдоступно совместное редактирование в реальном времени с отображением курсоров. Версионность диаграмм также поддерживается.

GitHub и GitLab

Интеграция с системами контроля версий позволяет хранить диаграммы рядом с кодом. Можно открывать и редактировать .drawio файлы напрямую из репозиториев.

Другие интеграции

• Microsoft: OneDrive, SharePoint, Office 365, Teams.
• Dropbox: поддерживается как облачное хранилище.
• Notion: доступна через расширение для Chrome.
• Самостоятельный хостинг: возможен запуск собственного экземпляра через Docker с настройкой интеграций для Google Drive или GitLab.

Как научиться работать в Draw.io

Обучение Draw.io чаще всего встроено в курсы по аналитике, управлению проектами и разработке. Найти подходящий курс проще всего на Сравни — здесь можно сравнить программы по длительности, цене и содержанию.

Среди таких программ можно выделить:

Курс «Аналитик данных: расширенный курс» от Нетология

Школа	Нетология
Стоимость	142 100 руб
Цена в рассрочку	4 387 руб/мес
Длительность курса
Программа трудоустройства	Есть
Формат	Запись лекций, Онлайн занятия с преподавателем

Курс «Data Scientist с нуля до Junior» от Skillbox

Школа	Skillbox
Стоимость	69 818 руб
Цена в рассрочку	2 494 руб/мес
Длительность курса
Программа трудоустройства	Есть
Формат	Запись лекций

Курс «Аналитик данных + ИИ» от Эдюсон

Школа	Эдюсон
Стоимость	80 900 руб
Цена в рассрочку	3 370 руб/мес
Длительность курса
Программа трудоустройства	Есть
Формат	Запись лекций

Когда Draw.io не подойдёт: ограничения сервиса

Draw.io — мощный и бесплатный инструмент, но у него есть границы. В некоторых сценариях он становится неудобным или даже создаёт дополнительные проблемы. Ниже — конкретные случаи, когда стоит рассмотреть альтернативы:

• Большие диаграммы в Confluence. При большом количестве схем на одной странице Draw.io заметно тормозит — редактирование и загрузка занимают десятки секунд. Рекомендуется использовать плагин для IDE (например, IntelliJ) с последующим копированием готовой диаграммы в Confluence, либо разбивать схемы на отдельные страницы.
• Отслеживание изменений через Git. Схемы хранятся в формате XML, что затрудняет сравнение версий (diff) и интеграцию с системами контроля версий. Просмотр изменений между коммитами становится практически невозможным без визуального открытия каждого файла.
• Командная работа без Google Drive или OneDrive. Совместное редактирование в реальном времени требует подключённого облачного хранилища — без него одновременная правка невозможна. Если команда работает с локальными файлами или через Git, каждый участник правит свою копию, и синхронизировать изменения приходится вручную.
• Видеосвязь и комментарии в ходе работы. Встроенной видеосвязи и системы комментирования для ревью схем нет. Для обсуждения диаграмм нужен отдельный инструмент для созвонов и внешний трекер для замечаний.
• Презентация диаграмм заказчику. Возможности для презентационного режима ограничены по сравнению с платными аналогами (Miro, Lucidchart). Нет полноэкранного режима с плавными переходами, анимациями и интерактивными элементами — для демонстрации клиентам приходится экспортировать схему в PDF или PNG и показывать отдельно.

Какой инструмент выбрать в зависимости от задачи

Draw.io закрывает 80% задач по визуализации, но не является универсальным решением. Выбор инструмента зависит от того, нужна ли вам совместная работа над диаграммой, презентационный режим, интеграция с экосистемой или работа с кодом. Таблица ниже поможет сориентироваться.

Задача	Инструмент	Причина
Бесплатные блок-схемы и UML без регистрации	Draw.io	Полный функционал бесплатно, без аккаунта и ограничений по количеству диаграмм
Диаграммы внутри Confluence	Draw.io(плагин Atlassian)	Диаграммы встраиваются прямо в страницы, поддерживается связь с Jira через макросы
Интерфейсные прототипы и вайрфреймы	Figma или Miro	Draw.io поддерживает базовые макеты, но для UI-дизайна функций недостаточно (нет интерактивных прототипов, компонентной системы и плагинов для дизайна)
Корпоративные диаграммы с поддержкой и лицензией	Microsoft Visio	Нужна поддержка VSDX-формата в официальной среде, интеграция с Microsoft 365 и корпоративная техподдержка
Командный онлайн-брейнсторм с видеосвязью	Miro	Встроенная видеосвязь, голосование, шаблоны для фасилитации — у Draw.io этого нет
Диаграммы как код (text-to-diagram)	PlantUML или Mermaid	Хранение в Git, генерация схем из текста, автоматическое обновление при изменении кода — удобно для разработчиков
Сетевые диаграммы и ИТ-инфраструктура	Draw.io или Lucidchart	Draw.io бесплатен и содержит библиотеки AWS/Azure/GCP, Lucidchart даёт более продвинутые сетевые библиотеки и совместную работу с курсорами

Draw.io vs Microsoft Visio: уникальное сравнение по 6 критериям

Draw.io — бесплатный и кроссплатформенный инструмент для быстрого создания диаграмм, идеальный для разработчиков и малых команд. Microsoft Visio — платный аналог, Draw.io поддерживает импорт/экспорт VSDX. Это профессиональное решение для сложных инженерных и бизнес-диаграмм с глубокой интеграцией в экосистему Windows и Microsoft 365.

Сравнительная таблица Draw.io vs Microsoft Visio:

Критерий	Draw.io	Microsoft Visio
Цена	Полностью бесплатен	От $5/мес (подписка) или ~$15 (разовая лицензия)
Типы диаграмм	Блок-схемы, UML, ER, облачные архитектуры (AWS/Azure/GCP), BPMN, C4	Всё перечисленное из Draw.io + инженерные чертежи, HVAC, строительные планы, электрические схемы
Интеграции	Google Drive, OneDrive, GitHub, Confluence, Jira, Notion	OneDrive, SharePoint, Teams, Power BI, Excel, Word
Платформы	Windows, macOS, Linux + браузер	Только Windows (десктоп), веб-версия урезана
Совместная работа	Да (через Google Drive/OneDrive)	Да, но ограничена экосистемой Microsoft
Освоение	Низкий порог, интуитивный интерфейс	Крутая кривая обучения, перегруженный интерфейс
Форматы	Родной .drawio, импорт/экспорт .vsdx	Родной .vsdx

Если вам нужно быстро создать блок-схему онлайн, вы работаете в смешанной среде (Google, GitHub, Atlassian) и важна бесплатность — берите Draw.io. Если же вы в корпоративной среде Microsoft, вам нужно связывать диаграммы с базами данных, строго соблюдать промышленные стандарты или активно обсуждать правки с командой прямо в редакторе — Visio будет мощнее.
